    连接器,电流或信号连接的关键元件(一)


    连接器,电流或信号连接的关键元件(一)

    发布时间:2013-8-24 11:14:34 发布人:admin 点击:35

     连接器,作为电流或信号连接的关键元件,也是工业体系的重要组成部分。大到飞机、火箭,小到手机、电视,连接器都以各种不同的形式出现,在电路或其他部件之间架起桥梁,承担着电流或信号连接的作用。



    连接器



    连接器,即CONNECTOR。国内亦称作接插件、插头和插座。一般是指电连接器。即连接两个有源器件的器件,传输电流或信号。





    连接器是我们电子工程技术人员经常接触的一种部件。它的作用非常单纯:在电路内被阻断处或孤立不通的电路之间,架起沟通的桥梁,从而使电流流通,使电路实现预定的功能。连接器是电子设备中不可缺少的部件,顺着电流流通的通路观察,你总会发现有一个或多个连接器。

    连接器形式和结构是千变万化的,随着应用对象、频率、功率、应用环境等不同,有各种不同形式的连接器。例如,球场上点灯用的连接器和硬盘驱动器的连接器,以及点燃火箭的连接器是大不相同的。但是无论什么样的连接器,都要保证电流顺畅连续和可靠地流通。就泛指而言,连接器所接通的不仅仅限于电流,在光电子技术迅猛发展的今天,光纤系统中,传递信号的载体是光,玻璃和塑料代替了普通电路中的导线,但是光信号通路中也使用连接器,它们的作用与电路连接器相同。




    连接器的诞生是从战斗机的制造技朮中所孕育的﹐战役中的飞机必须在地面上加油﹑修理﹐而地面上的逗留时间是一场战役胜负的重要因素。因此﹐二次大战中﹐美军当局决心致力于地面维修时间的缩短﹐增因战斗机的战斗时间。


    他们先将各种控制仪器与机件单元化﹐然后再由连接器连成一体成为一个完整的系统。修理时﹐将发生故障的单元拆开﹐更换新的单元﹐飞机就马上能升空作战。战后AT-T贝尔实验室成功地开发了贝尔电话系统﹐接着计算机﹑通迅等产业的崛起﹐使得源自于单机技朮的连接器有了更多的发展机会﹐市场也迅速地扩张起来。



    连接器的分类


    由于连接器的结构日益多样化,新的结构和应用领域不断出现,试图用一种固定的模式来解决分类和命名问题,已显得难以适应。



    1、按使用性质分

    外接式连接器(用于外接机壳)﹑内接式连接器(用于内接机壳)。





    2、依连接器的层次区分

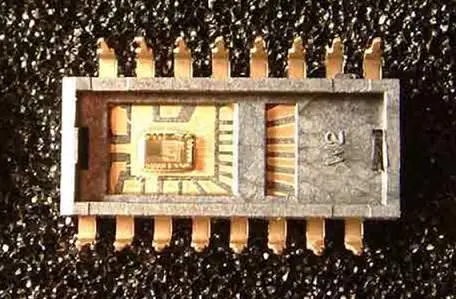

    ●Level 1.元件对封装的相互连接(DEVICE TO PACKING):



    指的是IC CHIP与接脚的连接。

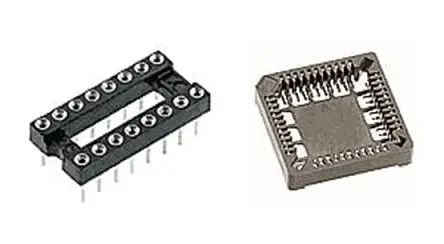

    ●Level 2.封装对基板的相互连接(COMPONENT LEAD TO CIRCCUITRY):



    指的是COMPONENT与PC板间的连接。

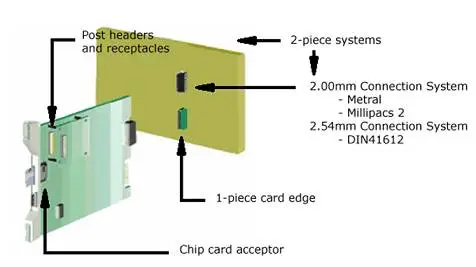

    ●Level 3.板对板的连接(Board To Board):



    指PC板与PC板间的相互连接。

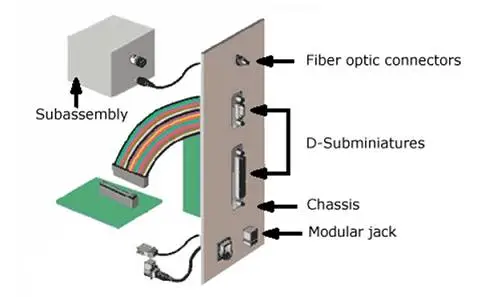

    ●Level 4.子系统对子系统的连接(SUBASSEMBLY TO SUBASSEMBLY)





    ●Level 5.子系统对I/O之间的连接(SUBASSEMBLY TO I/O PORT)。

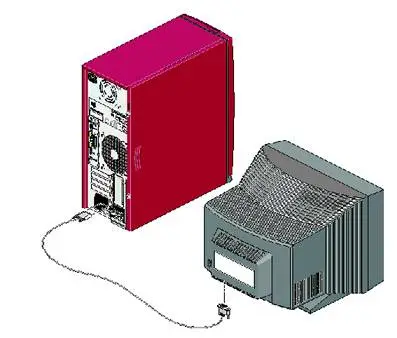

    ●Level 6.系统对系统的连接(SYSTEM TO SYSTEM)。





    3、 按加工方式分

    压着式(Crimp Type)、压接式(I.D.CType)又称刺破式、焊接式(SolderType)、零插入式(Z.I.F Type)。



    4、按使用方式分

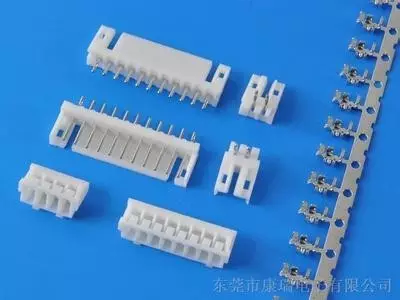

    线对板连接器、板对板连接器线、对线连接器、插座、输入输出连接器。



    5、按形式分

    PCB板连接器﹑扁平电缆连接器﹑同轴电缆连接器﹑嵌入式连接器﹑压轴式连接器﹑圆形连接器﹑角形连接器﹑印刷配线板用连接器。



    6、按结构分

    一般型连接器﹑耐湿防水型连接器﹑耐环境型连接器﹑气密性连接器﹑耐火型连接器﹑耐水型连接器。



    7、按工作频率分

    低频和高频(以3MHz为界)。



    8、从其通用性和相关的技术标准,连接器可划分以下几种类别(分门类):



    ①低频圆形连接器;



    ②矩形连接器;



    ③印制电路连接器;



    ④射频连接器;

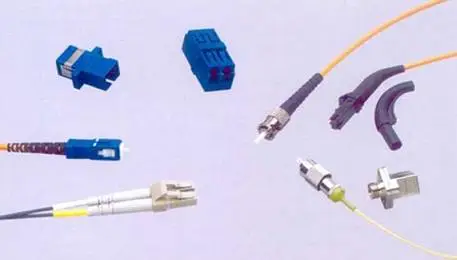

    ⑤光纤连接器。
