    连接器,电流或信号连接的关键元件(三)


    连接器,电流或信号连接的关键元件(三)

    发布时间:2013-8-24 11:14:34 发布人:admin 点击:35

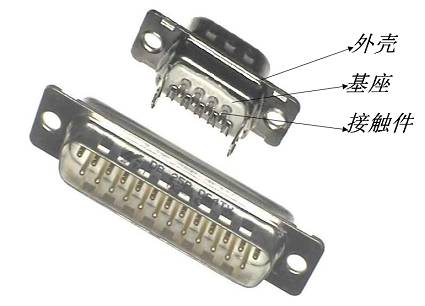

     连接器的基本结构组成



    连接器的基本结构件有①接触件;②绝缘体;③外壳(视品种而定);④附件。



    1、接触件(contacts)

    是连接器完成电连接功能的核心零件。一般由阳性接触件和阴性接触件组成接触对,通过阴、阳接触件的插合完成电连接。



    阳性接触件为刚性零件,其形状为圆柱形(圆插针)、方柱形(方插针)或扁平形(插片)。阳性接触件一般由黄铜、磷青铜制成。



    阴性接触件即插孔,是接触对的关键零件,它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触,完成连接。插孔的结构种类很多,有圆筒型(劈槽、缩口)、音叉型、悬臂梁型(纵向开槽)、折迭型(纵向开槽,9字形)、盒形(方插孔)以及双曲面线簧插孔等。



    2、绝缘体

    绝缘体也常称为基座(base)或安装板(insert),它的作用是使接触件按所需要的位置和间距排列,并保证接触件之间和接触件与外壳之间的绝缘性能。良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。



    3、壳体

    也称外壳(shell),是连接器的外罩,它为内装的绝缘安装板和插针提供机械保护,并提供插头和插座插合时的对准,进而将连接器固定到设备上。



    4、附件

    附件分结构附件和安装附件。结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。安装附件如螺钉、螺母、螺杆、弹簧圈等。附件大都有标准件和通用件。



    连接器的特性



    1、公接点或母接点中的一方具有弹性。可利用接点的相互连接使电路确保连接。



    2、接点的端子部位具有容易施行电线或印刷配线板的配线构造。即供施行焊接﹑包封﹑挟持﹑通孔焊接等构造。



    3、接点固定于绝缘体的正确位置,可利用绝缘体维持接点相互间的电压绝缘电阻。



    4、具有耦合构造,便于接点的插入或脱离﹐经过震动或冲击等时也不变位。
